雷蒙磨安装前的准备

作者:摩登6注册 发布时间:2009-07-19 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

雷蒙磨安装前要先做好准备,才能保证雷安装时面面俱到。

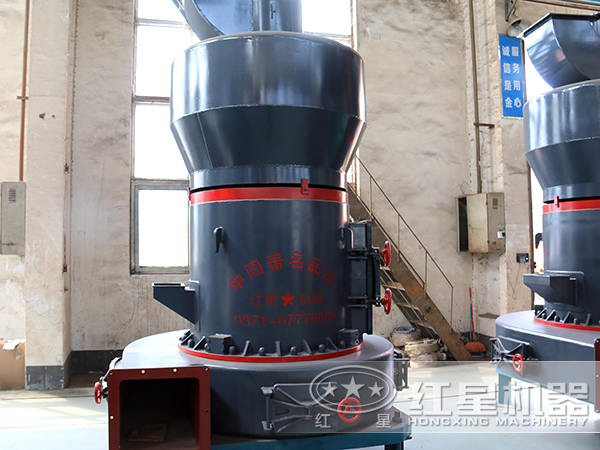

雷蒙磨粉机

1. 雷蒙磨安装前的准备

(1)当雷蒙磨运到现场,一时还不能安装使用时,应妥善保管,避免日晒雨淋后机件生锈。金加工外露表面,须涂以防锈油脂,要建立雷蒙磨的维护保养制度。

(2)根据现场具体情况结合基础图,用高标号水泥配置钢筋浇好基础,并预埋穿线留或作好电缆沟。

(3)水泥基础必须有足够时间的养固期。

(4)厂房配置应根据雷蒙磨总图尺寸,留有足够的高度和位置。

(5)雷蒙磨安装场地应配置下列供安装、维修用的起重工具:3R 应有起重量为 2t 的起重工具;4R 应有起重量为 2-3t 的起重工具;5R 应有起重量为 5t 的起重工具;6R 应有起重量为 10t 的起重工具。

(6)雷蒙磨的主要部件如传动装置、磨辊装置、中心轴部分和分析机油池部分,从出厂到使用时间超过六个月者,一般宜清洗和检查。

(7)清洗检查完毕后,各传动部件应加入足够的润滑脂。

2.雷蒙磨安装

雷蒙磨安装示意图见图 4-1 。

磨机的安装示意图

图 4-1 雷蒙磨安装示意图

1-传动装置;2-橡胶防震垫;3—底座;

4-框形水平仪;5-减速器底座

(1)先将减速器底座吊入基础坑内,底平面填平,用水平仪校平上平面A(5R、6R磨机应先校平传动底架)。

(2)将传动装置安装在ò平面上并用螺栓固定。

(3)底座B平面用框形水平仪校平,校准点可选择交叉十字线四点。

(4)在校准底座B平面前,应在底座下平面与水泥基础接触处以及底座和地脚螺栓联接处垫上橡胶防震垫,图 4-2 为安装防振垫示意图。

安装橡胶防振垫示意图

图 4-2 安装橡胶防振垫示意图

1-底座;2-地脚螺栓;3-橡胶防震垫

(5)C、D两半联轴器的同轴度误差不得大于0.30mm。

(6)两半联轴器中间隙E1-E2应保持在5-8mm范围内。

(7)E1 与 E2 的不平行度误差不得大于 1.0mm。

(8)5R雷蒙磨采用的是柱销联轴器。

   a. 两半联轴器中间的间隙为 3-5 。

   b. 当被联接两轴中心线无径向位移时,两轴中心线之歪斜度≤0.30′。当两轴中心线无歪斜时,允许的径向位移为0.1-0.15mm。

(9)电气设备应准确可靠。

(10)管道装置的位置和高度应按总装图安装,不得任意改动和提高。
