节能球磨机

节能球磨机介绍

摩登6生产的系列球磨机可分为：格子型、溢流型、干式和湿式。另有陶瓷和铝灰专用球磨机和新型节能型球磨机。

节能球磨机的优势

节能型球磨机是物料被破碎之后，再进行粉碎的关键设备。该机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

节能球磨机工作原理

本节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型节能球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出。

节能球磨机工作原理

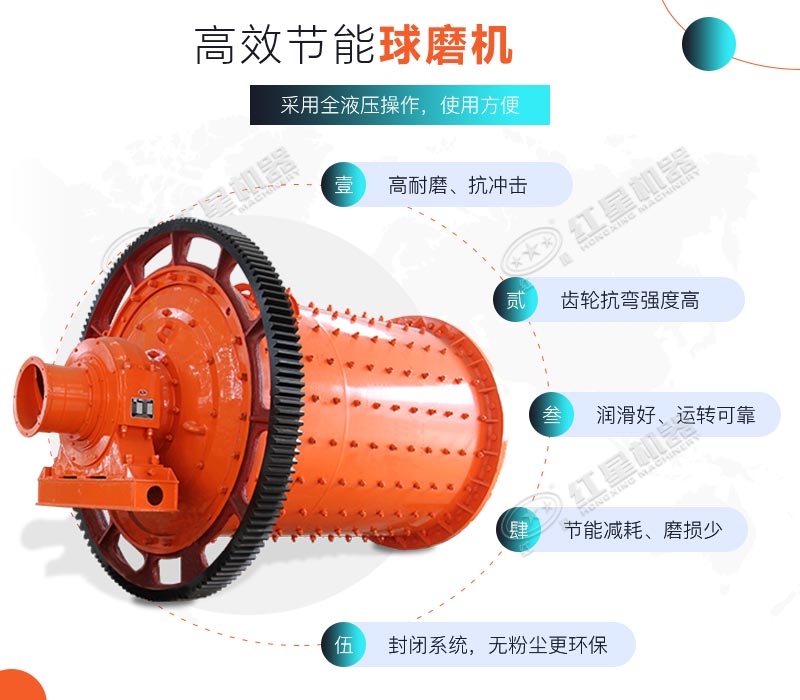

节能球磨机性能特点

与传统节能球磨机相比，应用该技术的圆锥磨节能球磨机所匹配的电机功率可降低 18 - 25%，节约润滑油 70%，节约冷却水 90%，综合节能 20% 以上。正常情况下，十年不用更换主轴承，节省大量维护费用，省工省时；主轴承润滑采用油脂，便捷干净，免除了重金属污染；使用该产品不改变生产工艺技术参数，不改变磨机的装配尺寸及安装尺寸，既适用现有磨机的节能技术改造，也适用制造新磨机。

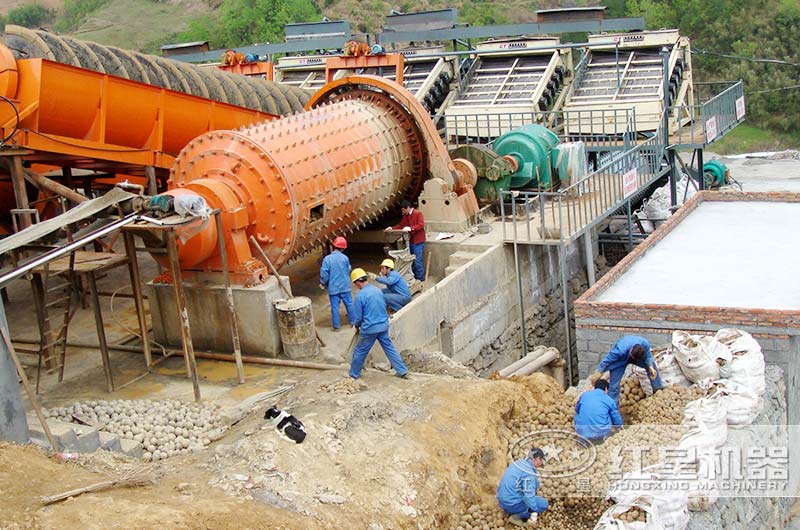

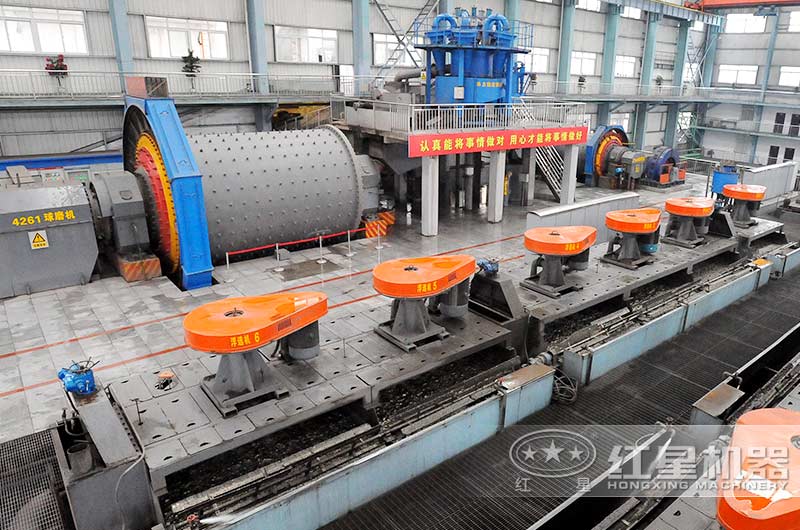

节能球磨机作业现场

节能球磨机安装

节能球磨机应安装在牢固的混凝土基础上。节能球磨机的基础设计和施工请参看节能球磨机总装图和基础图。为了保证使用过程中节能球磨机各部件的位置精度不发生大的变化，节能球磨机的基础应采用整块式结构。 混凝土基础耐压强度达到75%以上后即可在上面安装节能球磨机。在安装之前应对基础的质量进行检验，要求混凝土没有影响强度的缺陷，预留孔的数量和位置符合要求，预留孔内无杂物和积水、无油污。采用”地线法”进行安装作业时，在基础上表面应预埋”中间标板”。安装前基础上画出所有中线并在”中间标板”上做出醒目的冲点标记，作为安装时的中线基准。

节能球磨机的安装

吊装之前应对节能球磨机分部位进行验收，发现问题及时处理。

1、主轴承部分的具体要求参看主轴承部件装配图。

2、筒体部分参看回转部分装配图。

3、传动部分参看传动部分装配图。

4、整体相对位置参看总装图。

摩登6球磨机价格

摩登6我国内大型球磨机生产厂家，其生产的系列球磨机价格合理、质量可靠，欢迎广大客户来厂参观选购。

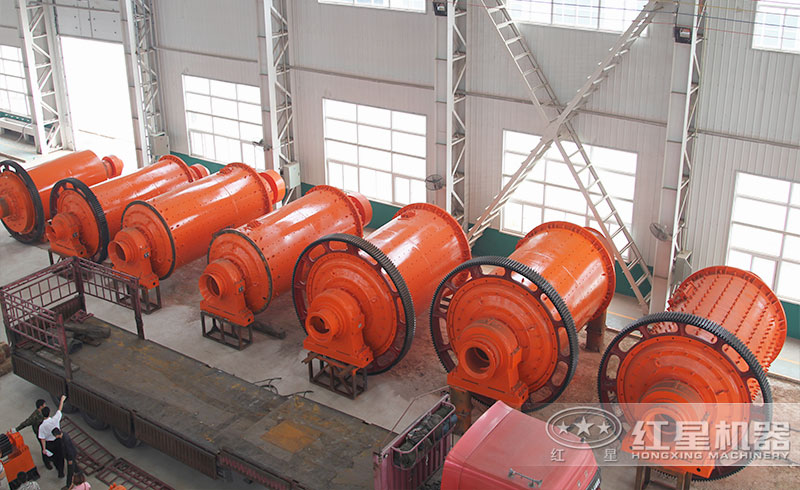

摩登6球磨机车间展示

摩登6厂址：河南郑州高新区檀香路8号。电话：0123-4566789

节能球磨机 技术参数

规格型号	进料粒度 (mm)	产量 (t/h)
Ф900×1800	<20	0.65-2
Ф900×3000	<20	1.1-3.5
Ф1200×2400	<25	1.5-4.8
Ф1200×3000	<25	1.6-5
Ф1200×4500	<25	1.6-5.8
Ф1500×3000	<25	2-5
Ф1500×4500	<25	3-6
Ф1500×5700	<25	3.5-6
Ф1830×3000	<25	4-10
Ф1830×4500	<25	4.5-12
Ф1830×6400	<25	6.5-15
Ф1830×7000	<25	7.5-17
Ф2100×3000	<25	6.5-36
Ф2100×4500	<25	8-43
Ф2100×7000	<25	12-48
Ф2200×4500	<25	9-45
Ф2200×6500	<25	14-26
Ф2200×7000	<25	15-28
Ф2200×7500	<25	15-30
Ф2400×3000	<25	7-50
Ф2400×4500	<25	8.5-60
Ф2700×4000	<25	22-80
Ф2700×4500	<25	26-90
Ф3200×4500	<25	按工艺条件定
Ф3600×4500	<25	按工艺条件定
Ф3600×6000	<25	按工艺条件定
Ф3600×8500	<25	45.8-256
Ф4000×5000	<25	45-208
Ф4000×6000	<25	65-248
Ф4000×6700	<25	75-252
Ф4500×6400	<25	84-306
Ф5030×6400	<25	98-386
Ф5030×8300	<25	118-500
Ф5500×8500	<25	148-615
