圆振动筛原理以及应用

作者:摩登6注册 发布时间:2010-06-10 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

圆振动筛是筛分设备中较为常用的设备,该设备又被称为单轴振动筛,主要是用来负责对物料的筛分和分级作业,本文主要介绍了圆振动筛的工作原理、特点、用途及其典型应用实例。

圆振动筛工作原理

圆振动筛也称单轴振动筛,筛箱上各点的运动轨迹是圆或近似于圆,其筛面由于筛机的运动特性,安装时需要较大倾角,角度一般为16°-21°。圆振动筛适于粗粒级物料的筛分,多用于选矸前的块煤准备筛分和煤炭的一般分级。

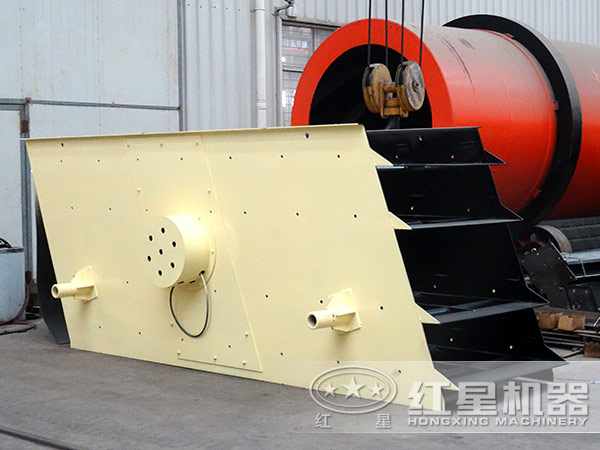

圆振动筛

根据激振器结构和原理的不同,单轴振动筛可分为三种:

(1)简单惯性式单轴振动筛;(2)自定中心式单轴振动筛;(3)偏心式圆振动(单轴)筛。

目前偏心式圆振动筛已完全淘汰,自定中心式单轴振动筛和简单惯性式圆振动筛使用较多。

1、自定中心式圆振动筛

自定中心式圆振动筛根据激振器的结构不同,可分为轴承偏心式和皮带轮偏心式两种。

2、简单惯性式单轴振动筛

简单惯性式单轴(圆)振动筛的主轴上的飞轮为偏心式,转动时产生激振力,使筛机产生振动。筛机工作时,主轴中心线的空间位置是变化的,它绕假想轴线转动,回转半径实际上就是筛子的振幅。

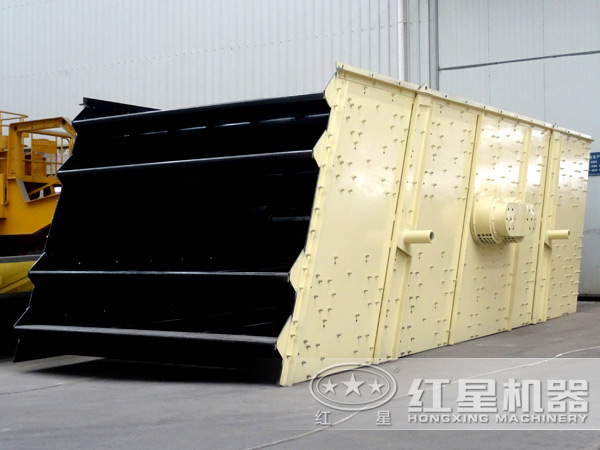

振动筛应用现场

圆振动筛特点与用途

YK系列圆振动筛应用于原煤准备筛分、破碎检查筛分和筛分。该系列振动筛是在吸收德国、美国等几个国家振动筛优点,结合我国机械加工工艺、原材料情况以及我国选煤厂使用特点的基础上研制成功的。该系列振动筛侧板采用整块钢板外沿折弯的型式,管梁与侧板联接采用高强度螺栓,整机无焊接,结构的刚度和强度很好;同时,YK系列振动筛的运动频率、振幅、筛面倾角均可调整,使得单一型号的振动筛适用面更广。筛面更换方便,夹紧可靠,可选用不锈钢焊接筛网或冲孔筛板;使用橡胶弹簧作为减振系统,由于橡胶弹簧的非线性特性,使得振动筛启动、停车时更加平稳,同时减少了噪音。

圆振动筛典型实例

由河南摩登6研制生产的2YK1540圆振动筛,应用在北京矿务局长沟峪煤矿。北京矿务局煤种为无烟煤,其中长沟峪的煤质好,灰分和硫分都很低,无须洗煤,只进行筛选和手选排矸就能达到用户要求,因此,筛分机质量的好坏,直接影响成品煤的质量。以前该矿采用2ZSM2065直线筛用于分级作业,由于直线筛不适合用于原煤分级,堵孔现象严重,筛分效率很低,煤筛不透,块煤中末煤量超标。

振动筛应用现场

由于50-13MM块煤主要出口韩国,对方检验不合格后,严格按合同罚款,造成了严重的经济损失。我院设计人员对现场测量后,根据煤量和现场情况为长沟峪矿设计了2YK1540两层等厚圆运动筛,安装后块煤中末煤含量合格,而且筛分效率大大提高,煤矿产量由40万吨提高到50万吨后,筛分破碎系统仍能满足要求。以后我们又将该矿老式退让破碎机进行了更换,选用我公司生产的破碎机,不仅过粉碎率低,不退让,保证了粒度,而且破碎机粒度可调整,可以满足用户的不同粒度要求。改造后使得筛选系统由过去的老大难部位,变成了效益增长点,为该矿创造了良好的经济效益,成为典型的效益工程。

更多圆振动筛价格、技术参数详情,可拨打免费热线(0123-4566789)轻松获取。
