自定中心振动筛的工作过程

作者:摩登6注册 发布时间:2012-04-20 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

国产自定中心振动筛的型号为SZZ,按筛面面积有各种规格,每种规格筛子又分为单层筛网( SZZ1)与双层筛网(SZZ2)两种。一般均系吊式筛,但也有装在座架上的。自定中心振动筛可供冶金、化工、建材、煤炭等工业部门作中、细粒物料的筛分之用。

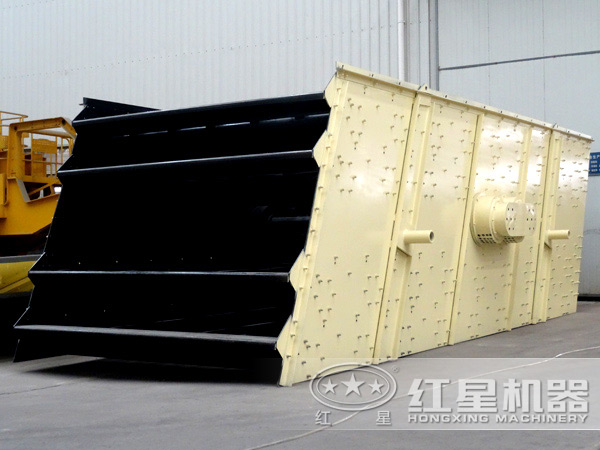

振动筛

国内生产的自定中心振动筛主要由筛箱、振动器弹簧等部分组成。筛箱用钢板和钢管焊接而成,筛网用角钢压板压紧在筛箱上。在振动器的主轴上,除中间部分制出偏心外,在轴的两端装有可调节配重的皮带轮和飞轮。电动机通过三角皮带带动振动器,振动器的偏心效应与惯性振动筛的情况相同,使整个筛子产生振动。弹簧是支持筛箱用的,同时也减轻了筛子在运转时传给基础的动力。

自定中心振动筛与惯性振动筛的主要区别在于,惯性振动筛的传动轴与皮带轮是同心安装的,而自定中心振动筛皮带轮与传动轴不同心。下面将两种不同的结构作一比较。

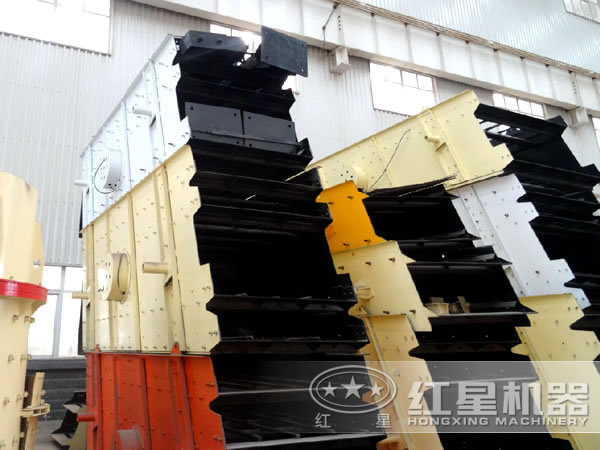

振动筛

惯性振动筛在工作过程中,当皮带轮和传动轴的中心线做圆周运动时,筛子随之以振幅A为半径做圆周运动,但装于电动机上的小皮带轮中心的位置是不变的,因此大小两皮带轮中心距将随时改变,引起皮带时松时紧,皮带易于疲劳断裂,而且这种振动作用也影响电动机的使用寿命。为了克服这一缺点,出现自定中心振动筛。

轴承偏心式自定中心振动筛的结构如图所示,与惯性振动筛相比较,不同的只是传动轴与皮带轮相连接时,在皮带轮上所开的轴孔中心与皮带轮几何中心不同心,而是向偏心重块所在位置的对方,偏离皮带轮几何中心一个偏心距。A为振动筛的振幅。因此,当偏心重块在下方时,筛箱及传动轴的中心线在振动中心线0-0之上,距离为A。同样由于轴孔在皮带轮上是偏心的,因此,仍然使得皮带轮之中心与振动中心线。一。相重合。所以不管筛箱和轴在运动中处于任何位置,皮带轮之中心总是保持与振动中心线相重合,因而空间位置不变,即实现皮带轮自定中心。大小两皮带轮的中心距保持不变,消除皮带时紧时松现象。

自定中心振动筛工作原理

         图  自定中心振动筛工作原理

自定中心振动筛的优点是在电机的稳定方面有很大的改善,所以筛子的振幅可以比惯性振动筛的稍大一些。筛分效率较高,一般可以达到80%以上。但是,在操作中,也和惯性振动筛一样,表现极为明显的是筛子的振幅变化无常。当筛子负荷过大时,它的振幅很小,不能把筛网上的矿石全部抖动起来,因而筛分效率显著下降。当筛子负荷很小时,它的振幅就特别增大,矿石抖动得太厉害,很快就跳离筛面,筛分时间短,筛分效率也就降低。因此,使用这种筛子时,给矿量也不宜波动太大。由于这一缺点,这种结构形式的自定中心振动筛,也只适宜于均匀给矿,中、细粒物料筛分。
