振动筛的动力学研究

作者:摩登6注册 发布时间:2012-08-10 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

目前振动筛在工作过程中会有种种弊端,迫切的需要对工作原理进行改革,改革振动筛动力,使其在运转时,产生较大的工作频率。对于振动筛有2阶固有频率与工作频率过于接近,差值在10%以内的问题,我公司振动筛专家首先采用改变振动筛的材料的方法来改变其固有频率。改变原始设计中侧板的厚度,将有限元模型中的侧板厚度增加2mm,再进行同样的分析计算。结果发现,整体的刚度并没有得到明显的改善,与工作频率接近的仍为第8、9阶频率,改变不大,仍与工作频率相差10%以内,未能达到修改的目的,而且将筛体的总重量提高了很多,增加了轴承的负担。

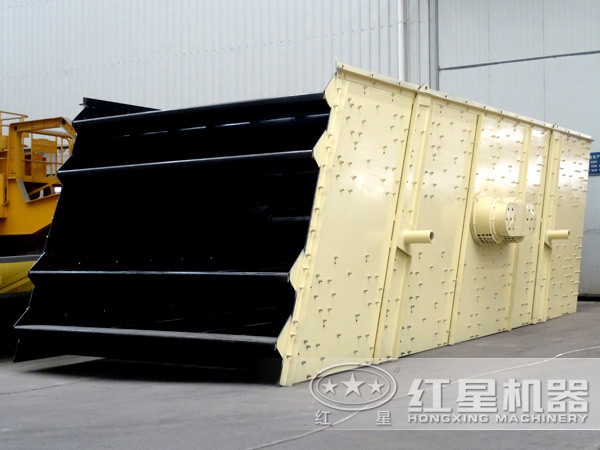

振动筛

为此,采用对筛体的结构进行修改来改变其固有频率。在对振动筛的振型图进行动画显示时,发现在第8阶,筛体有纵向的错动;在第9阶,筛体出现了整体的扭动,这说明筛体的纵向刚度较弱,所以我们选用在筛面底部增加两条纵向加强梁来提高筛体的纵向刚度,以避免其固有频率接近振动筛的工作频率。

增加加强梁可以增强纵向刚度,使振动筛的固有频率避开了工作频率,其中修改后的第7阶、第8阶和第9阶固有频率与工作频率分别相差14.875%、16%和57.563%,其余各阶固有频率与工作频率的差值均在15%以上,满足了设计要求。此外,对比动力学修改前后的振型发现,振动筛虽然固有频率发生了变化,但是部分固有频率下的振型基木不变。

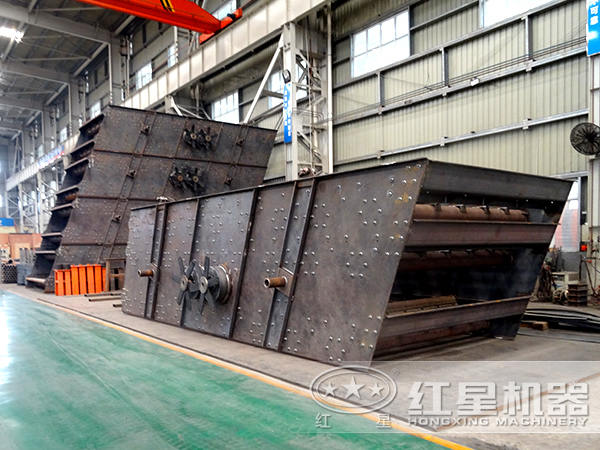

振动筛

将振动筛修改前后的模态相比较,修改后的第9阶固有频率与工作频率的差值增大了49.438%,远远避开了工作频率。而接近工作频率的阶数为第7阶和第8阶,相差在16%左右,虽然高于设计所要求的10%,但是还有必要对该两阶的振型进行仔细观察。通过对振型的观察和分析,发现第7阶的振型主要为筛体的整体扭转振动,第8阶由整体沿纵向的错动变为侧板的一阶振动,主要是侧板上部中间位置的位移比较大,说明该振动筛在每次启动和停机过共振区时以及工作过程中,筛体会产生一定的损伤,尤其是侧板中上部,所以对该处位置有必要进行加强,通过增加加强筋的方法,增加强度。
