复摆颚式破碎机的主要部件和工作原理

作者:摩登6注册 发布时间:2012-10-07 00:00:00 更新时间:2018-11-02 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

复摆颚式破碎机主要由以下几大部件组成,它们分别是:机架、动颚、偏心轴、齿板、肘板、肘座、轴承及拉杆和拉杆弹簧。该设备的主要工作部分是两块颚板,一是固定颚板我们常称之为定颚,该颚板垂直(或上端略外倾)固定在机体前壁上,另一块是活动颚板(动颚),该颚板设计的位置是倾斜的,与固定颚板形成上大下小的破碎腔,也是物料受到破碎作用的主要工作区域。

鄂破动鄂板的行程是对着固定颚板做周期性的往复运动,分开-靠近-分开。当动颚离开定颚时,为破碎的物料进入破碎腔,已经破碎过的物料从下部卸出;当动颚靠近定颚板时,物料在两块颚板之间的挤压作用下被破碎成小块物料。

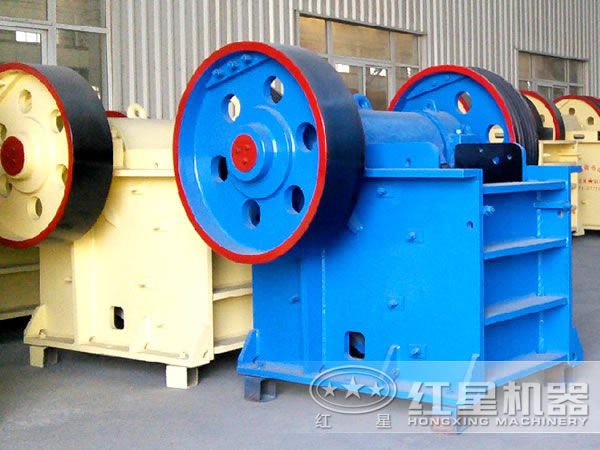

颚式破碎机

复摆颚式破碎机工作原理:破碎机的动颚上端直接悬挂在偏心轴上,该部件作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动作用,颚式破碎机的动颚下端铰连着推力板支撑到机架的后壁上。当破碎机启动,偏心轴旋转便会随之旋转,此时设备的动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),然后逐渐向下运动变成椭圆形,动颚各点的运动轨迹呈现出越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线时,各点的运动轨迹完成一个工作周期。因为该破碎机中的动颚上各点的运动轨迹比较复杂,故称为复杂摆动式颚式破碎机。
