球磨机的分类与工作原理

作者:摩登6注册 发布时间:2009-07-11 00:00:00 更新时间:2019-05-14 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

球磨机简介

球磨机是一种让物料更细的研磨设备,主要适用需要细度较细的各种行业提供产成品,磨粉目前是现代化工业生产过程中较为重要的一环节。

球磨机

如需了解或购买球磨机,请点击这里:www.hxpsj.cn/productlist/231.html

在选矿、建材、水泥、煤炭、化工、电力、轻工和冶金等工业部门中,都需要磨碎作业,球磨机、振动磨机、气流磨机和其他磨机是这些工业部门的重要设备之一。而球磨机的应用广泛,这类粉磨机的主要部件都是一个缓慢旋转的筒体,筒体内装有磨碎介质。由于球磨机的结构简单坚固、操作可靠、维护管理简单、能长期连续运转、对物料适应性强、破碎比大(可达300以上)和生产能力大,所以能满足现代化大规模工业生产的需要。但球磨机的缺点也比较明显,其工作效率低、体型笨重、研磨体和衬板的消耗量大、操作时噪声大,因而在选用粉磨机械时,应综合物料的物性、物料磨碎的要求、操作条件、生产环境、机械能耗、工作效率及基建投资等多种因素进行比较、筛选后才能决定。由于每一种粉磨机械都有其局限性及优缺点,在选用设备时必须按上述要求进行综合比较,选取合理的粉磨机械。

球磨机分类

1、按筒体的长度与直径之比分类

(1)短磨机。长径比在2以下时为短磨机,或称球磨机。一般为单仓,用于粗磨或一级磨,也可将2-3台球磨机串联使用。

(2)中长磨机。长径比在3左右时为中长磨机。

(3)长磨机。长径比在4以上时为长磨机或称管磨机。

球磨机

中长磨和长磨,其内部一般分成2-4个仓,在水泥厂中用得较多。

2、按磨内装入的研磨介质形状分类

(1)球磨机磨内装入的研磨介质主要是钢球或钢段,使用普遍。

(2)棒磨机磨内装入直径为50-100mm的钢棒作研磨介质,其筒体长度与直径之比一般为1.5-2。

(3)棒球磨机这种磨机通常具有2-4个仓。在一仓内装入圆柱形钢棒作为研磨介质,以后各仓则装入钢球或钢段。 棒球磨机的长径比应在5左右为宜,棒仓长度与磨机有效直径之比应在1.2-1.5之间,棒长比棒仓短100mm左右,以利于钢棒平行排列,防止交叉和乱棒。

(4)砾石磨磨内装入的研磨介质为砾石、卵石、瓷球等,用花岗岩、瓷料做衬板,用于白色或彩色水泥以及陶瓷生产。

3.、按卸料方式分类

(1)尾卸式磨机欲磨物料由磨机的一端喂入,由另一端卸出,称为尾卸式磨机。

(2)中卸式磨机欲磨物料由磨机的两端喂入,由磨机筒体中部卸出,称为中卸式磨机。该类磨机相当于两台球磨机并联使用,这样设备紧凑,简化流程。

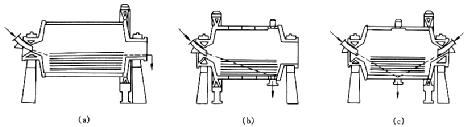

按尾卸式磨机的排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型(见图1-1、图1-2、表1-1)。

球磨机的分类

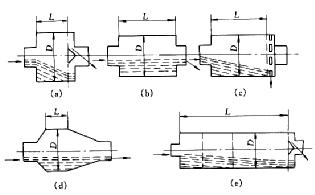

图1-1球磨机分类

(a)短筒形(格子排料);(b)长筒形(溢流排料);(c)长筒形(周边排料);(d)锥形(风力或溢流排料);(e)管形(格子排料)

 棒磨机的类型

表 1-1 磨机分类表

磨机类型磨介磨机筒体形状长径关系排料方式
球磨机钢球(钢段)短筒L<2D1.溢流排料
           2.格子排料
中长筒L=~3D1.溢流排料
           2.格子排料
长筒(管形)L≥4D1.溢流排料
           2.格子排料
           3.筒体中部周边排料
锥形L=(0.25-1)D溢流排料
棒磨机钢棒筒形L≤2D1.溢流排料
           2.周边排料
           3.筒体中部周边排料

4、按传动方式分类

(1)中心传动磨机电动机通过减速机带动磨机卸料端空心轴而驱动磨体回转,减速机的出轴与磨机的中心线同在一条直线上。

(2)边缘传动磨机电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动磨机筒体回转。

5、其他分类

根据工艺操作又可分为干法磨机、湿法磨机、间歇磨机和连续磨机。连续磨机与间隙磨机相比,前者产量高、单位重量产品的电耗低、机械化程度高和所需操作人员少。但基建投资费用大、操作维护较复杂。现在间歇式磨机极少使用,常用作化验室试验磨。

球磨机
