惯性圆锥破碎机的振动情况分析

作者:摩登6注册 发布时间:2012-12-05 00:00:00 更新时间:2018-11-02 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

由于惯性破碎机有着非常好的结构特点和动力学特性,因此在处理不同性质的矿石中可以满足不同的工艺要求。对其非线性振动状况进行分析,可深层次地揭示它的优良特性,以便于更好地指导生产。

惯性圆锥破碎机是由动力部分、传动部分和工作部分等三部分组成。惯性圆锥破碎机在工作中的振动状况十分复杂,因为它不仅有绕平行于水平面的两个笛卡尔坐标轴的高频微幅振动,还有水平面内的圆振动(破碎机的主要振动形式)。工作过程中物料在破碎腔内始终受到力的作用,参与振动,是振动系统的一个重要组成部分。实际惯性圆锥破碎机系统的振动是二自由度非线性振动。

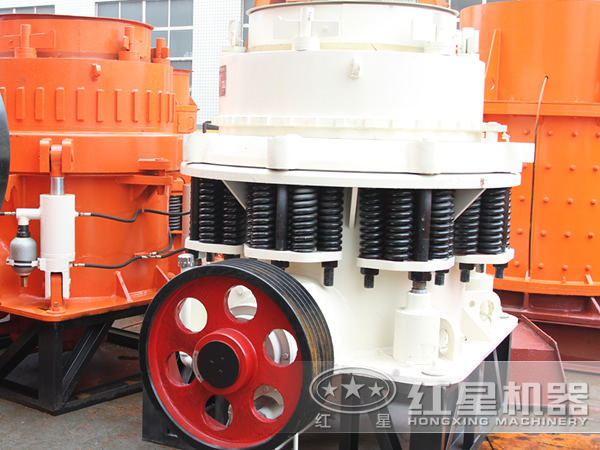

圆锥破碎机

(1)滞回力分析

在惯性圆锥破碎机机体的一个运动循环周期内,滞回力是对称的,它是一个与物料特性有关的关于原点对称的分段线性的奇函数。当破碎机的动锥间隙大于破碎腔中物料间的松散度后,动锥开始对物料正向加载,物料层中的应力应变积累不断增加,处于弹性变形阶段。当动锥的相对位移达到极限位移后,破碎机构将处于正向卸载状态,原理物料,滞回力将减小为0。由于破碎机的过程是循环、对称的,因此反向加载与卸载时,机构运动情况也与前面分析的结果类似。

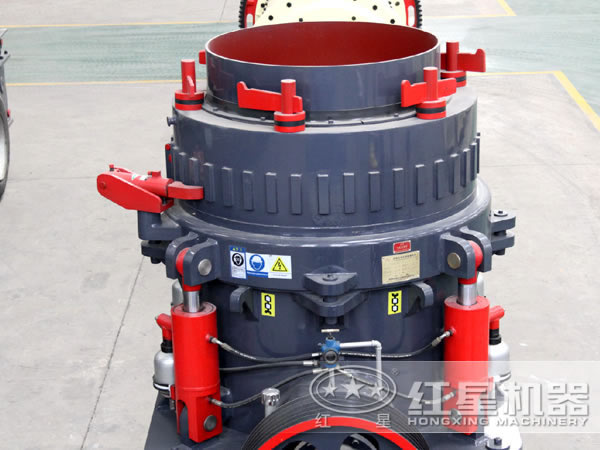

圆锥破碎机

(2)滞回力方程

根据滞回力是关于坐标原点对称的,可利用动锥位移和速度建立滞回力方程。对方程进行分析计算可知,破碎机的实际振动频率不仅与激振器的频率、机器的质量、橡胶弹簧的弹性刚度等有关,还与物料的参数有关。系统的质量、隔振系统橡胶弹簧的刚度、激振器的频率和物料的性质等影响破碎机的振幅和工作效率。在条件允许的情况下,刚度不同的橡胶弹簧个不同的激振频率,以得到更佳的破碎效果和更好的生产率。
