复合同步圆锥破碎机的结构及工作原理

作者:摩登6注册 发布时间:2013-05-23 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

复合同步圆锥破碎机的是一种新型破碎设备,在原有的惯性圆锥破碎机的基础之上,加之振动同步与控制同步,使该设备在生产能力有了较大的突破。下文将主要介绍这种破碎机的结构及工作原理。

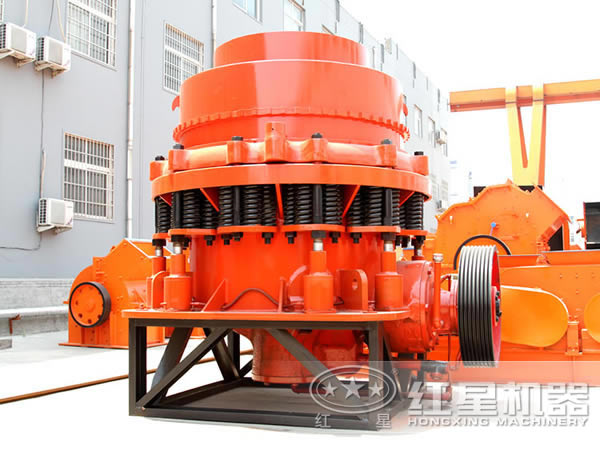

圆锥破碎机

与惯性圆锥破碎机相比,该破碎机具有破碎比大、可加工任何强度的物料、可带动负荷启动和停车、破碎腔内进入异物时不会过载、无需配置辅助设备煤和简化了破碎工艺流程等特点,还具有整机高度高、结构简单、制造安装容易、维护方便、没有加工复杂的球面滑动轴承、功耗低、产品粒度特性好、整机投资少和采用了振动同步与控制同步的复合同步原理等特点。

复合同步圆锥破碎机主要由电机、激振器、带给料口的上连接板、带排料口的下连接板、内破碎锥体、外破碎锥体和隔振弹簧等组成,这是一个崭新的方案,摆脱了传统圆锥破碎机的框架模式。结构完全相同的两激振器分别安装在锥体两侧,可方便地通过调整激振器的偏心块来调节破碎力。内破碎锥锥面倾角比较大,可提高生产力。内破碎锥是锥面与柱面45度相间,防止破碎力过大出现过粉碎。

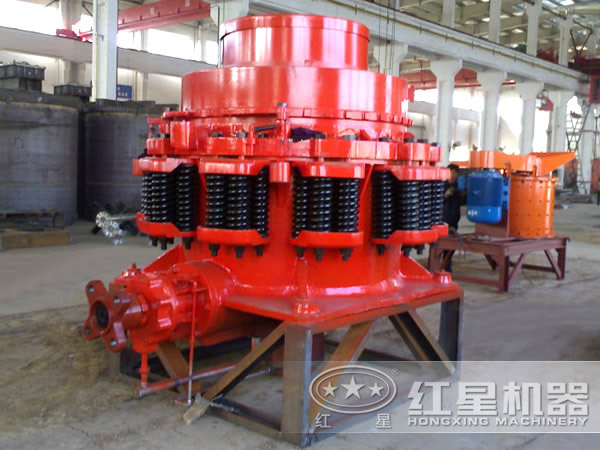

复合圆锥破碎机

在工作时,电机通过弹性联轴器驱动两平行轴式激振器等速同向回转产生离心力,在离心力的作用下,内破碎锥绕机器中心线做圆运动。若破碎腔中没有物料时,内破碎锥在离心力迫使下沿外破碎锥的内表面做无间隙的滚动,若破碎腔中有物料时,则内破碎锥沿物料沿物料层滚动,在滚动的同时伴随有强烈的挤压和振动冲击,从而实现对物料的有效破碎。
