单辊破碎机的结构及工作原理详解

作者:摩登6注册 发布时间:2013-06-04 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

单辊破碎机是辊式破碎机的一种,又被称为颚辊破碎机,其适合用于破碎中硬或松软的物料,如石灰石、硬质黏土及煤块等。当物料比较黏湿时,它的破碎效果比使用颚式和圆锥破碎机都好,特别是对破碎片状黏土物料,与颚式或圆锥破碎机比较,在性能和机体紧凑方面均占优势。本文主要介绍其结构及工作原理。

破碎机

辊子外表面与悬挂在心轴上的颚板内侧曲面构成破碎腔,颚板下部有支承座。破碎腔是由一个转动辊子和一块颚板所组成。带齿的辊衬套用螺柱安装在辊芯上,齿尖向前伸出如鹰嘴状,辊套磨损后可以更换。颚板悬挂在心轴上,颚板内侧表面镶有耐磨的衬板,颚板通过两根拉杆借助于顶在机架上的弹簧的压力拉向辊子,使颚板与辊子保持一定距离。辊子轴支承在装于机架两侧壁的轴承上。

单辊式破碎机工作时,给入两辊子之间的物料受辊子与物料之间摩擦力作用,随着辊子转动咬住进而被带入两辊之间的破碎腔内,受挤压破碎后从下部排出。如遇有不能破碎物料落入破碎腔,此时弹簧被压缩,颚板离开辊增大排料口,使物料排出,避免破碎机损坏。破碎机辊子轴上装有飞轮,以平衡破碎机动能。

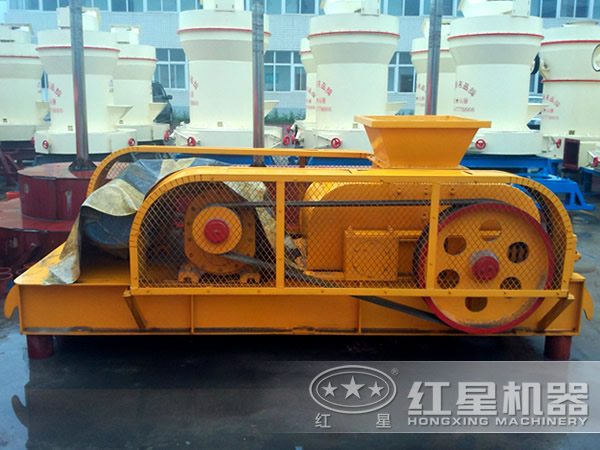

破碎机

此外,在辊子表面装有不同的破碎齿条,当大块物料喂入时,较高的齿条将大块物料钳住并以劈裂和冲击方式将其破碎,然后落到下方,再由较小的齿将其进一步破碎到所要求的尺寸从下部排出。
