振动筛的工作原理

作者:摩登6注册 发布时间:2009-07-22 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

振动筛的结构是一个长方形的筛面,安装在筛箱上,物料由给料器均匀输送到振动筛上面,由振动筛筛分,一般情况下,物料会被筛分成四种不同规格。该振动筛有因为运行轨迹是圆形,所以也被称为圆振动筛,其支承方式有悬挂支承与座式支承两种。振动筛横截面的示意图见图1-1。

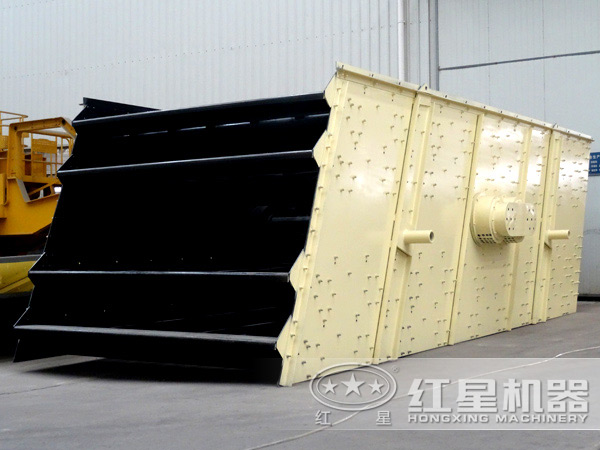

振动筛

图1-1为悬挂支承,筛面固定于筛箱上,筛箱由弹簧悬挂或支承,主轴的轴承安装在筛箱上,主轴由带轮带动而高速旋转。带偏心重的圆盘安装在主轴上,随主轴旋转,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动,振幅以表示。偏心重与轴承中心线的距离为激振偏心距,以表示。

圆振动筛

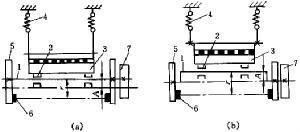

图 1-1 圆振动筛
(a)普通圆振动筛;(b)自定中心圆振动筛
1-主轴;2-轴承;3-筛箱;
4-弹簧;5-圆振动筛圆盘;6-偏心重;7-圆振动筛带轮

图1-1(a)为自定中心振动筛,振动筛激振器的结构如图1-2,由电机带动带轮2,并通过偏心轴(主轴)带动圆盘,带轮与圆盘都安有偏心重,筛箱与圆筒连接。由主轴的偏心重与带轮、圆振动筛圆盘的偏心重的合力产生振动的激振力,圆盘和带轮处的偏心重的大小是可调的。圆振动筛带轮的孔相对其圆周有一个偏心距,其值等于筛箱在正常工作时的振幅y,从而带轮旋转中心位于带轮的孔与偏心块的重心之间,在空间是不动的,以免传动带时张时弛。

自定中心的激振器

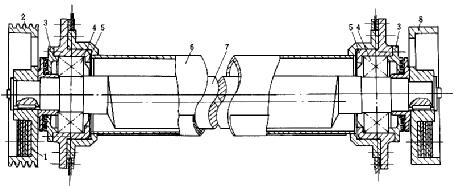

图 1-2 自定中心的振动筛激振器
1-偏心重;2-带轮;3-轴承端盖;4-滚动轴承;5-轴承座;6-圆筒;7-主轴;8-圆盘

振动筛的筛面为倾斜布置(15°-25°),在振动筛工作过程中、,当筛面作圆形轨迹振动时,物料也随着圆振动筛筛面振动成抛起落下而向前运动,在落下、抛起时,选于筛孔的颗粒即被筛选分离到筛下,为保证振动筛筛分效率高,圆振动筛筛子产量大,必须选择合理的抛射系数Ky,Ky与Kv值有关,Kv值是按振动筛的机械强度、寿命和工作可靠性等因素选定的,通常Kv值选小于5。由图1-3可见,筛面上的颗粒在L1点(相当于起始抛射角φ1)以速度v、倾斜角为的方向开始抛射,Ky值越高,φl越小,抛射角越大;反之Ky越低,φl越大、越小,见表1-1。

振动筛的圆形振动轨迹
图 1-3 振动筛的圆形振动轨迹

表 1-1 系数Ky和Kx对角度φ1和α1的影响

振动筛筛面倾斜角 Kv Ky φl(°) α=90°-(φl+β)/(°)
0 1 1 90 0
0 2 2 30 60
0 3 3 19.5 70.5
0 5 5 11.5 78.5
10 1 1.015 80 0
10 2 2.03 29.5 50.5
10 3 3.045 19 61
10 5 5.075 11.5 68.5
20 1 1.065 70 0
20 2 2.13 28 42
20 3 3.19 18 52
20 5 5.32 11 59

当 Ky<1.5 时,物料基本不抛起,筛分效率低,筛网易堵塞。K1=1.5-2.0时,颗粒抛起后重新落到筛面上,正当筛面垂直位移y处于低位置附近。这时,筛面的向上垂直分速度vy小,颗粒同筛面之间发生的冲击也小,可防止易碎物料在筛分时产生过粉碎。这个Ky 值适用于易筛物料。当Ky=2.5-3.5时,适用于难筛物料,颗粒正当振动筛筛面的向上垂直分速度vy为时重新落到筛面,振动筛筛分作用较好,但物料发生一些过粉碎。ky>4.0在一般情况下不采用。
