摩登6粗煤泥分级机

摩登6粗煤泥分级机

水槽长度:4500-14300mm

螺旋直径:500-3000mm

处理量:20-11880t/d

适用物料:石英石、金矿石、铁矿石、铜矿石、矿砂、矿浆、细泥、水泥熟料、磁黄铁矿等

服务热线:0123-4566789

获取优惠报价

型号齐全可定制,欢迎来厂参观

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

摩登6粗煤泥分级机简介

煤作为我国主要的燃料,对于煤的分类也较为精细化,在选煤的过程中,需要对粗煤和细煤进行分类,此时用到的就是分级机。摩登6粗煤泥分级机是专门针对煤的特性,而打造的一款针对性较高的分级产品,解决了因为煤矿扩大生产,煤泥水流量增加,原煤泥水仓容积不够,造成煤泥增多,水仓利用率低下,严重影响煤矿的经济效益等问题。摩登6注册厂家结合原煤煤质资料分析,确定采用粗煤泥分级机处理煤泥水,进而实现循环利用。

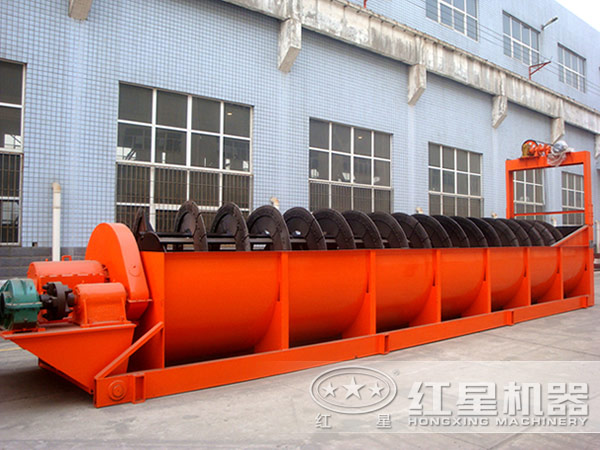

粗煤泥分级机

摩登6粗煤泥分级机的工作原理

煤泥水以一定压力沿渐开线方向进入粗煤泥分级机的分级旋流器,在旋流器内产生内、外旋流,并在内旋流中形成空气柱。在离心力的作用下,粗颗粒的离心力大于径向力,逐渐靠近器壁,而细颗粒的径向力大于离心力,随煤浆回转,细颗粒由器壁向中心逐渐移动。粗煤泥沿器壁由底流口排出,细煤泥则由溢流口排出,从而完成了粗细煤泥的分级。

旋流器底流粗煤泥由中央给料箱进入分级机的分选槽中,水由泵打入分选槽底部的流体分配器,并在槽体内产生上升水流,入料中沉降速度恰好等于上升水流速的物料悬浮于分选槽中,形成具有一定密度的干扰床层。干扰床密度可由上升水流的速度来控制。当达到稳定状态时,入料中沉降速度低于上升水流速的颗粒将进入溢流成为精矿,而沉降速度大于上升水流速的颗粒将穿过床层进入底流成为尾矿,从而实现粗煤泥的分选。

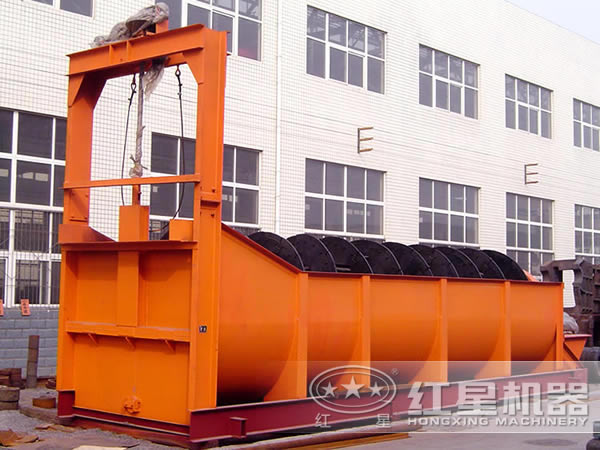

粗煤泥分级机

摩登6粗煤泥分级机的特点

1、分选密度宽,在1.351.90g/cm3可调。

2、粒度范围宽,范围达20.3mm。

3、设备单位面积处理能力大,分选效率高。

4、无需重介质和化学药剂。

5、设备除电控部分外,自身无运动部件,电耗低。

6、一体化设计,设备结构紧凑,节省基建投资。

7、方形结构设计,尾矿排料阀数少,设备投资省。

8、压力仓设计,布水花管与布水板上布水喷嘴共同产生上升水流,增强了上升水流的均匀性,提高了分选效果。

9、设备运行稳定可靠,自动控制水平高,还可实现压力水仓在线反冲洗功能。

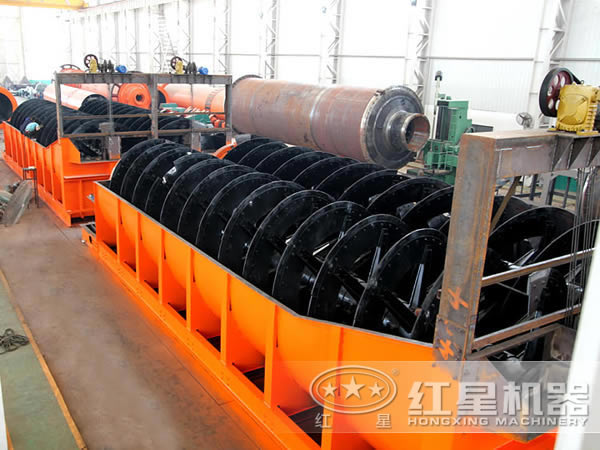

粗煤泥分级机

摩登6粗煤泥分级机的主要技术参数

处理干煤泥量/t·h-1:6580

入料粒度/mm:0.31

入料浓度/g·L-1:100120

上升水压力/MPa:0.070.10

槽体容积/m3:4.8

分选密度/g·cm-3:1.35~1.90

尾矿排料阀数量/个:1

执行器功率/kW:0.75×1

执行器型式:电液执行器

粗煤泥分级机处理量达到80t/h,精煤泥灰分为9.89%,分选密度δp=1.63g/cm3,可能偏差Ep=0.08,分选下限达0.3mm,满足了用户精煤灰分小于10.0%的要求。

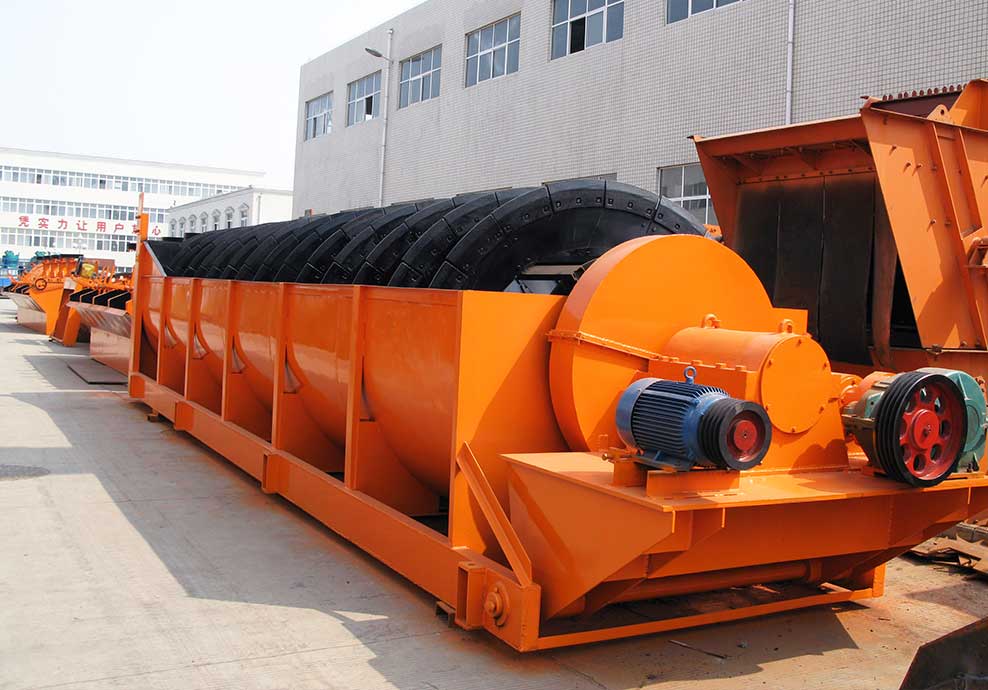

分级机

摩登6粗煤泥分级机应用效果分析

1、水力采煤机实现了正常连续生产,增加了矿井煤炭的年产量。

2、降低了襄垣煤矿万发选煤厂入洗原煤的煤泥含量,选煤厂的介质和药剂消耗得到了有效的控制,节约了生产成本。

3、矿井水得到了有效的循环利用,降低了襄垣煤矿运行成本。

4、提高了襄垣煤矿的精煤产率,增加了企业经济效益。

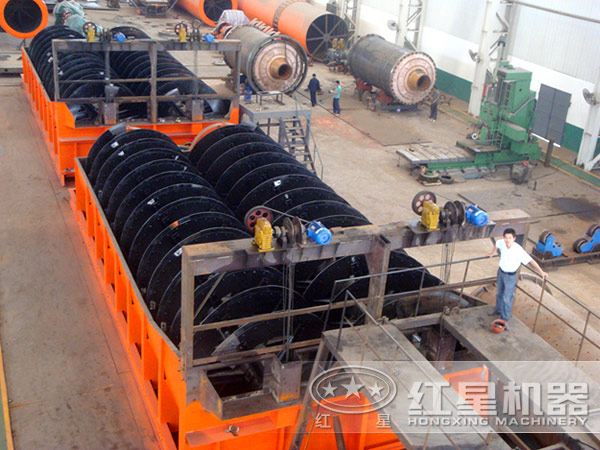

粗煤泥分级机

粗煤泥分级机经过实际运行,不仅分选效果良好,而且自动化程度高,便于操作,故障率低,具有较高的可靠性,保障了煤矿系统的连续正常运行,提高了企业经济效益。如需了解粗煤泥分级机报价及相关详情,欢迎拨打0123-4566789咨询。

摩登6粗煤泥分级机 技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
