螺旋分级机广西用户生产现场

螺旋分级机实拍图

单螺旋分级机

单螺旋分级机

双螺旋分级机

双螺旋分级机

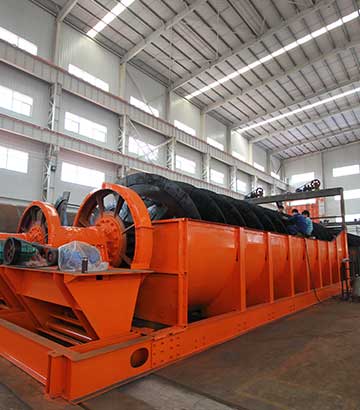

螺旋分级机车间一角

螺旋分级机车间一角

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

螺旋分级机动态原理图

螺旋分级机结构

该分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机结构

螺旋分级机产品特点

螺旋分级机是我公司采用新技术研制,研发生产的分级设备。具有以下特点:

1. 低能耗:同样处理量,能耗比其它卧式、立式分级机降低50%。

2. :同样处理量,分级效率比其它卧式、立式分级机提高50%。

3. 高精度:分级细度高,彻底杜绝产品中过大颗粒及筛余物。

4. 低转速:相同分级粒径,分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时,分级轮无磨损;生产莫氏硬度≥7的粉体时,分级轮使用寿命比其它卧式、立式提高5~8倍。

6. 结构全:可根据不同特殊要求,配置专用的分级结构。

7. 可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。

8. 自动化程度高,稳定性强,操作简便,负压生产,无粉尘污染,环境优良。

螺旋分级机发往辽宁

螺旋分级机发往辽宁

螺旋分级机用户生产现场

螺旋分级机用户生产现场实拍图

螺旋分级机用户生产现场实拍图

螺旋分级机适用范围

螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

螺旋分级机适用范围

使用于200多种物料

螺旋分级机注意要点

螺旋分级机中的螺旋轴是保证设备正常运转的重要部件,螺旋轴的耐磨性成为客户较为关心的问题,螺旋轴耐磨不耐磨关键看螺旋轴的制作原材料,质量好的螺旋轴是超厚的无缝钢管制成,次品则是焊接而成,用户一定要擦亮双眼比较并挑选出好的产品。高强度超负荷运行也会使螺旋轴磨损,缩短使用寿命。操作不当维护不及时清理不彻底都会造成螺旋轴的磨损甚至断轴,所以细心呵护才能使您的设备健康长寿。

摩登6注册总部

摩登6注册总部

摩登6螺旋分级机实时报价

摩登6注册厂家位于河南省郑州市,专业生产各类矿山机器设备四十几年,采用较好材质制造,生产工序精细、流程严谨,朴素、简单的外表下,有着较为丰富的内涵,销售不同地区省市,受到很多用户朋友们宠爱,同时厂家自产自销,没有中间商、经销商,从中赚差价,价格也很实惠,还提供免费售前、售中、售后等较为完善、周到的服务,不用有后顾之忧,可以点击“ ”了解实时报价,或者到厂区来参观、深入了解,不限时为大家服务。

摩登6售后服务出发

摩登6售后服务出发

螺旋分级机 技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
