复杂摆动型颚式破碎机工作原理

作者:摩登6注册 发布时间:2009-07-05 00:00:00 更新时间:2018-11-14 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

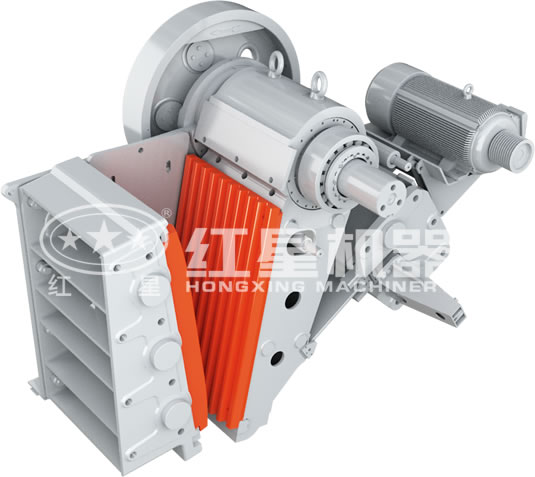

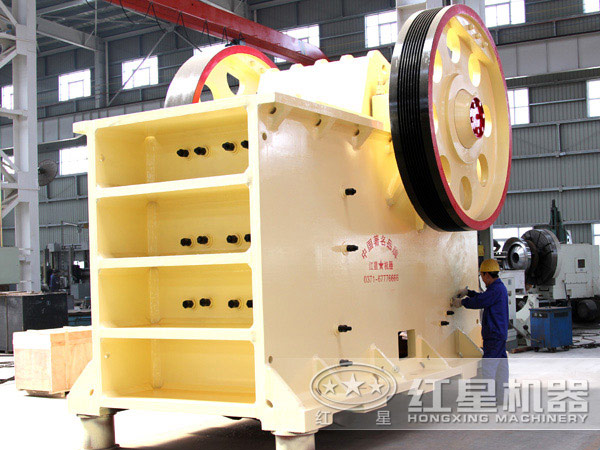

颚式破碎机图片

复杂摆动型颚式破碎机动颚直接悬挂在偏心轴上,受到偏心轴的直接驱动。动颚的底部用一块推力板支撑在机架的后壁上。当偏心轴转动时,动颚一方面对定颚作往复摆动,同时还顺着定颚有很大程度的上下运动。动颚上每一点的运动轨迹并不一样,顶部的运动受到偏心轴的约束,运动轨迹接近于圆弧,在动颚的中间部分,运动轨迹为椭圆曲线,愈靠近下方椭圆愈偏长。由于这类破碎机工作时,动颚各点上的运动轨迹比较复杂,故称为复杂摆动型颚式破碎机,简称复摆型颚式破碎机。

复摆式颚式破碎机工作原理动态图

在工作过程中,复摆颚式破碎机的主要部件动颚顶部的水平摆幅约为下部的1.5倍,而垂直摆幅稍小于下部,就整个动颚而言,垂直摆幅为水平摆幅的2-3倍,见图1-5(b)。由于动颚上部的水平摆幅大于下部,保证了颚腔上部的强烈粉碎作用,大块物料在上部容易破碎,整个颚板破碎作用均匀,有利于生产能力的提高。同时,动颚向定颚靠拢,在挤压物料过程中,顶部各点还顺着定颚向下运动,又使物料能更好地夹持在颚腔内,并促使破碎的物料尽快地排出。因此,在相同条件下,这类破碎机的生产能力较简摆型颚式破碎机高20%-30%。
