复摆型颚式破碎机的结构

复摆型颚式破碎机的结构简介

复摆型颚式破碎机是在颚式破碎机基础上研发生产的新型破碎机，其结构如图1-4所示，带有衬板的动颚通过滚动轴承直接悬挂在偏心轴上。而偏心轴又支承在机架的滚动轴承上。动颚的底部用推力板支撑在位于机架后壁的推力板座上。出料口的调节装置，是利用调节螺栓来改变楔铁的相对位置，从而使出料口的宽度得以调节。和简摆型颚式破碎机一样，具有拉杆、弹簧及调节螺栓组成的拉紧装置。由电动机带动带轮使偏心轴转动，动颚就被带动作复杂摆动，实现粉碎物料动作。

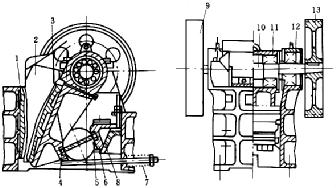

图1-4复摆型颚式破碎机
1-定颚（衬板）；2-侧衬板；3-动颚（衬板）；4-推力板支座；5-推力板；
6-推力板座；7-调节装置；8-后斜铁；9-飞轮；10-偏心轴；11-轴承；12-机架；13-带轮

图1-5颚式破碎机动颚的运动轨迹


复摆型颚式破碎应用范围

复摆型颚式破碎机结构简单、优势突出，可对河卵石、石英石、辉绿岩、石膏、煤炭、铁矿石、铜矿石、焦炭、建筑垃圾等近千种物料进行破碎处理，因此被广泛应用于建材、建筑、水泥、水利、公路、铁路、煤矿、环保、冶金等诸多领域。

总之，复摆型颚式破碎机在破碎机行业拥有较高市场地位，如果您想了解复摆型颚式破碎机价格详情，可随时拨打免费热线（0123-4566789）进行咨询。
