旋回破碎机的基本构造

作者:摩登6注册 发布时间:2012-04-03 00:00:00 更新时间:2018-11-02 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

旋回破碎机,又叫做复合式破碎机、立式复合式破碎机,是一种中、细碎机。

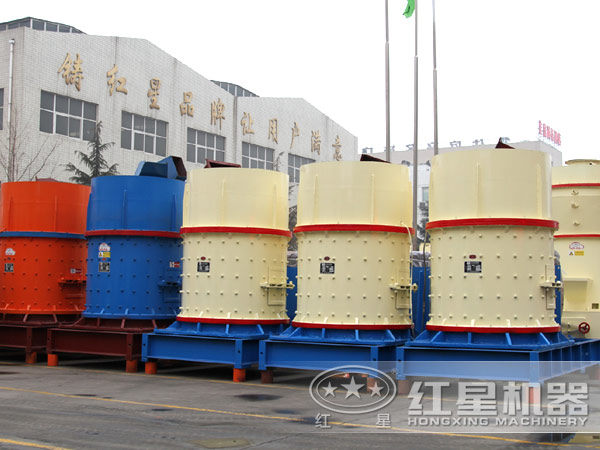

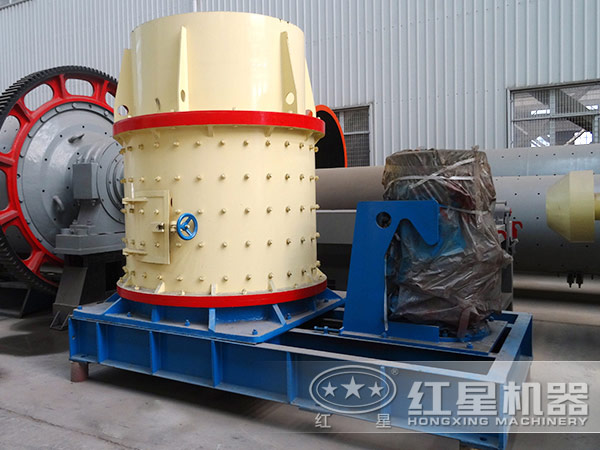

复合式破碎机图片

旋回破碎机基本上有三种形式:固定形式,斜面排矿式和中心排矿式。由于前两种存在许多缺点,因此,我国仅生产中心排矿式旋回破碎机。

中心排矿式旋回破碎机的机架是有机座、中部机架和横梁组成,他们彼此用螺栓固紧,破碎机的机座安装在钢筋混凝土的基础上。

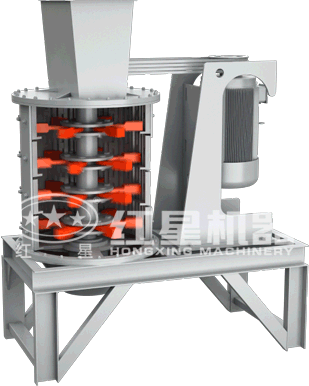

旋回式破碎机结构图

旋回破碎机的工作机构是破碎锥和固定锥(中部机架)。中部积极内表面镶有三行平行的锰钢衬板,底下面的一行衬板支撑在机架下端突出部分上,而上面一行则插入中部机架上部的凸边中。这样,就能承受碎矿时由于摩擦而产生的推力和破碎力的垂直分力。中部机架与衬板间需用锌合金(或水泥)浇铸。

破碎锥的外表面套有三块环状锰钢衬板,为了使衬板与锥体紧密接触,在两者间浇注锌合金,并在衬板上端用螺帽压紧,在螺帽上端装以锁紧板,以防螺帽松动。

破碎锥装在主轴上,主轴的上端是通过锥形螺帽、锥形压套、衬套和支撑环悬挂在横梁上。为了防止锥形螺帽松动,其上还装有楔形键。衬套以其锥形端支撑在支撑环上,而其侧面则支撑在内表面为锥形的衬套上。破碎机运转时,由于衬套的下端与锥形衬套的内表面都是圆锥面,故能保证衬套沿支撑环和锥形衬套上滚动,从而满足了破碎锥旋摆运动的要求。

主轴的下端插入偏心轴套的偏心空中,该孔对破碎机轴线成偏心。偏心轴套旋转时,破碎锥的轴就以横梁上的固定悬点为锥径作圆锥面运动,从而产生破碎作用。

复合式破碎机图

想了解旋回式破碎机更多参数或报价信息,请拨打我们的免费咨询电话:0123-4566789。
