单转子反击式破碎机

作者:摩登6注册 发布时间:2009-07-08 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

享本月优惠报价
免费定制方案

 立即咨询

在单转反击式破碎机设备工作时,所需要破碎的物料会从进料口进入破碎腔内,在铸造该设备的时候,为了防止物料在破碎腔内飞出,所以在进料口处特别装置有链幕乙。喂入料块落在装在机壳内的筛条上面,把小于筛条间隙的料块筛出,大块的物料沿着筛面落到转子上。在转子轴向上安装板锤,板锤与转子是刚性连接,转子由电动机经带动转动。落在转子上面的料块受到高速旋转的板锤冲击,料块以高速向反击板撞击,接着又从反击板上反弹回来,同从转子抛掷出来的料块冲撞。单转子反击式破碎机的结构见图 3-5 。

单转子反击式破碎机

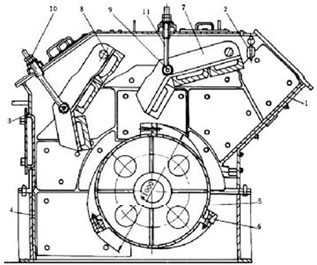

图 3-5 单转子反击式破碎机
1-进料口;2-链幕;3-机壳;4-机体;5-转子;6-板锤;
7-反击板;8-反击板;9-销轴;10-螺母;11-悬挂螺栓

碎块又受到板锤的冲击并高速抛向反击板,在该破碎段料块接连受到这种互相作用而粉碎。碎料又受到板锤冲击,并抛向第二段冲击板,第二段冲击板与转子之间形成第二段破碎腔,并重复上述破碎过程。破碎后物料经转子下方出料口卸出机外。

反击板的一端用销轴饺接悬挂在机壳上,另一端用悬挂螺栓将其位置固定。当有大块物料或难碎物料夹在转子与反击板之间的间隙时,反击板受到较大压力而向后移开,间隙增大,让难碎物通过,不使转子损坏。当难碎物掉落后,反击板在自重作用下,又恢复原来位置,以此作为破碎机的安全装置。

不带匀整箅板的单转子反击式破碎机,为了区分两种不同类型的单转子机型,在上述介绍单转子反击式破碎机中增加了筛条配件,此筛条(匀整算板)安装在转子的下部,另有一种筛条安装在进料口的斜坡上与机壳相连,可筛去进料中的细颗粒,以减少板锤的工作负荷提高破碎效率。

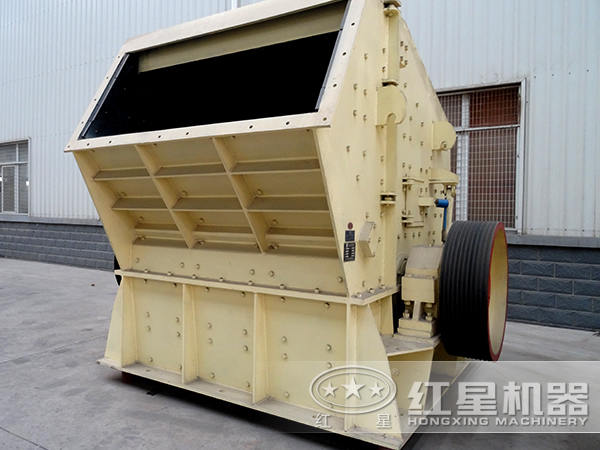

反击式破碎机

两个破碎腔的单转子反击式破碎机,为了降低转子的转速,减少板锤的磨损,因为板锤的磨损与其线速度的平方成正比,因此,通过增设破碎腔,采取较低的转子回转速度,不仅可以达到通常需要较高的回转速度才能达到的破碎效果,而且还将导致产品中过大粒度减少以及磨耗的降低。
