圆锥破碎机偏心套的五种加工方法介绍

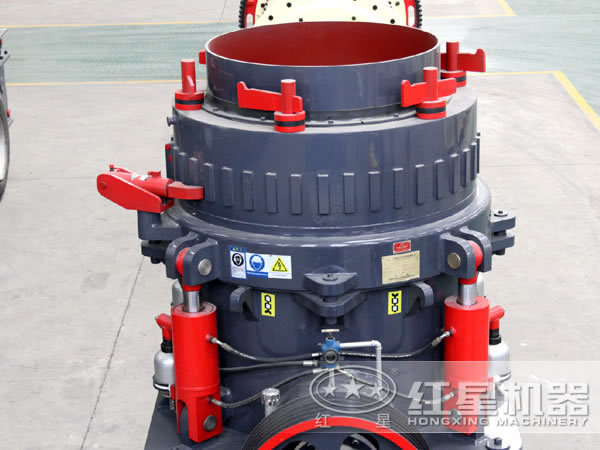

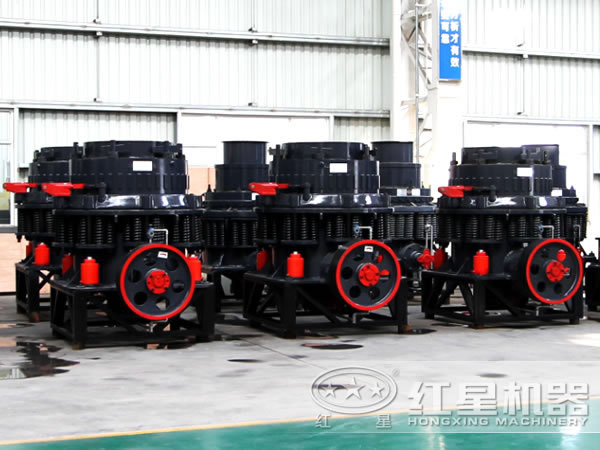

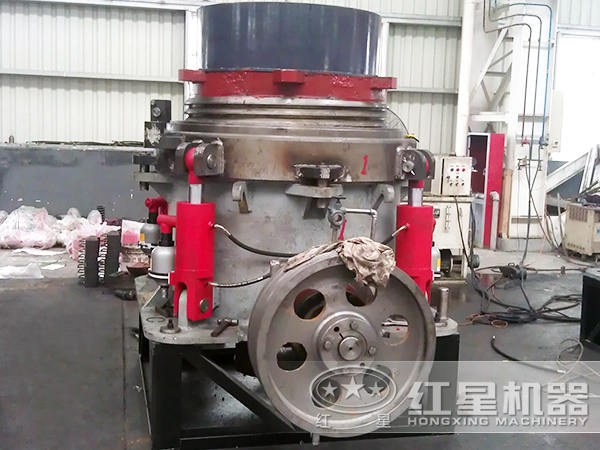

圆锥破碎机作为一种新型破碎设备，其中破碎机内部的偏心套是该设备中的重要部件。每个不同规格型号的圆锥破偏心套的尺寸是不相同的，但是偏心套的外形大致都是一样的，所以机械加工方法大体相同。摩登6注册凭借多年的圆锥破碎机加工经验，带领大家了解偏心套的五种加工方式。

1）卧车简易胎具法

用常规方法在卧车上加工好偏心套外圆，卧车卡一内孔轴线倾斜的圆柱孔胎，以内孔两端找零，装入偏心套，顶丝，将胎和偏心套固定成一体，用普通长刀杆镗车加工偏心套内偏心斜（锥）孔。

这种加工方法适用于偏心套较短，卧车具有大溜板纵向自动走刀，中溜板可按偏心套孔斜度自动径向移动的情况。该加工方法比较简单，但因刀杆较长，吃刀量小，振动大，精度和效率稍差。

2）卧、立车法

基本同方法同上。在卧车加工好偏心套外圆后，在立车上直接用百分表找正卡紧，长刀杆加工内锥（直）孔。这种加工方法不需要任何胎具，适宜单件，效率低，加工精度由操作者水平决定。

3）卧车、专用镗孔胎具法

同方法一，卧车车好偏心套外圆后，将其装卡在固定于卧车导轨上的专用支架中，车床卡盘卡住置于偏心套锥孔中的专用刀杆，刀杆另一头由支架支承。该刀杆有一差动传动机构，刀杆转动时，刀杆上的两齿轮与 定在车床刀架上的两齿轮因齿数差而产生转动，带动连接成一体的走刀丝杆转动，丝母座上固定一镗刀。丝母座导轨轴向是按偏心套锥孔斜度制造的，卡盘旋转时，专用刀杆上的镗刀在随刀杆一起旋转的同时，即沿偏心套锥孔轴线轴向位移， 又按偏心套锥孔斜度径向位移。加工出偏心套的偏心斜（直）孔。

该方法的胎卡具复杂，加工精度高，效率高，适宜批量生产。但因刀杆导轨易被切屑粉尘研损，间隙较大，加工精度较差。

4）先孔后外圆芯轴法

基本同方法一。但需先存卧车加工偏心套内孔，偏心套以孔定位固定于芯轴。芯轴尾座侧孔是按偏心套内外轴线斜角，并根据芯轴长度计算好偏心量而加工。卧车卡、顶芯轴， 加工偏心套外圆。

该加工方法因锥孔径向尺寸变化较大，偏心套在芯轴上轴向位鼍变化较大，且因偏心套较长，芯轴尺寸较大，加工不便，效率不如上述2 种加工方法高，精度完全由芯轴精度决定。

5）数控镗加工法

该镗床可以方便加工出偏心锥孔，精度和效率都很理想。

为保证偏心套的加工质量，数控镗加工是机械加工的方向。目前国内许多厂家因暂无此类机床，用通用机床加工偏心套，精度和效率都较差。上述方法中，相对比较专用镗孔胎具法的加工精度和效率稍好些。
