反击式破碎机的转子转盘结构改进

反击式破碎机的结构优化一直是我们矿山机械设备厂家研究，由于反击式破碎机长期的户外作业，对设备的结构铸造提出了更大的考验，只有不断完善设备结构，才能保证设备在生产过程中的效率。

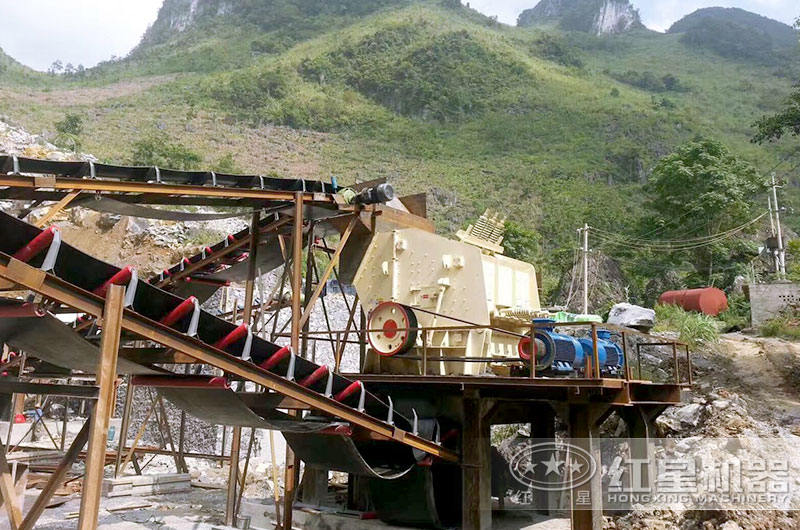

反击式破碎机生产现场

反击式破碎机是长期作业过程中由于其磨损大、工作环境较差等原因。致使破碎机故障频发。给生产带来了较大的影响。我公司根据几年的生产维修实践经验，除了对破碎工艺进行了改进外，也对主要设备反击式破碎机转子与转盘结构进行了改进，取得了显著效果。

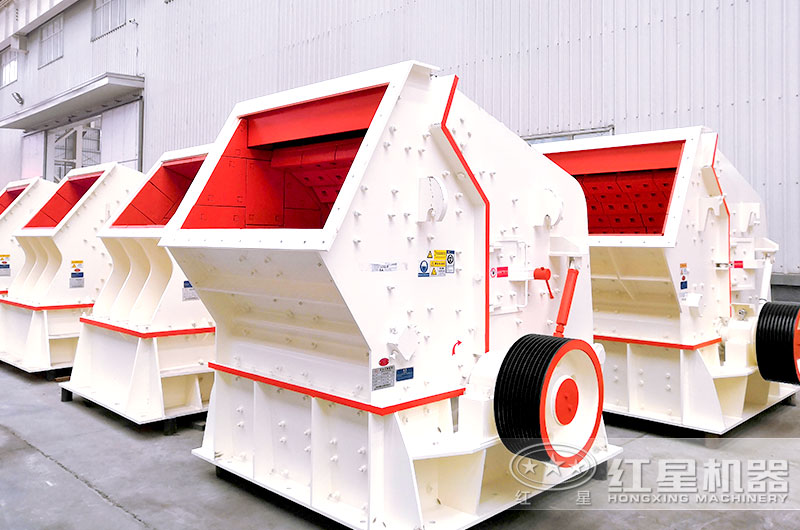

反击式破碎机厂区实拍大图

1、反击式破碎机的转子改进

破碎机转子根据其磨损特点，在磨损大的地方用耐磨的堆焊焊条进行焊接修复，转子两端加焊高锰钢板。为防止破碎机转子因内部积矿而造成破碎机转子失衡引起整机振动，把转子两侧的铸造孔用钢板镶人焊牢，解决转子空腔的进矿问题。焊接好的转子最后做静平衡，避免安装使用时转子因失衡引起机械振动，确保破碎机的正常运行。修复后的转子使用时间延长了一倍，大大减少了转子的更换次数，且年采购的转子数量只有2个，同比年减少采购转子4个，减少采购费用7万多元。

2、反击式破碎机两端转盘设计改进

针对转子两端转盘磨损严重的问题可采用补焊处理等方法进行维修，从而提高反击锤式破碎机的使用寿命。但是补焊处理的方法操作起来比较繁琐，占用的维修人员和精力也较大，这是很多使用反击锤式破碎机用户亟待解决的问题。根据破碎机机壳内壁镶有耐磨衬板的设计理念，如果将转子两端转盘外侧安装耐磨护板，就可以实现破碎原料与易更换的转盘耐磨衬板接触，以保护转盘。达到延长使用寿命的目的，同时也减少了更换转盘带来的麻烦，缓解了因转盘故障频发带来的维修压力，从而提高设备的运转率。按照这个思路，对转子两端转盘的外侧磨损严重的问题经过认真分析和研究。采取了对原转子两端转盘进行改造和增加耐磨护板的方法。

转子与转盘式反击式破碎机结构中的重要部件，通过对这两方面的改进能够提升设备结构性能，延长零部件的使用寿命，从而确保设备生产的经济效益。
