锤式破碎机工作原理与结构

作者:摩登6注册 发布时间:2010-06-03 16:43:57 更新时间:2020-09-28 16:43:57

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

一、锤式破碎机工作原理

锤式破碎机工作原理是在电动机的驱动下,破碎机转子高速旋转。物料进入破碎机后,立即受到高速旋转 的锤头的冲击而粉碎。破碎后的物料借锤头的冲力高速向机壳内的衬板和篦条冲击而受到二次破碎。小于篦条缝隙的物料便从缝隙中排出,块度较大的物料则在破碎腔内继 续遭到锤头的冲击直到破碎,通过篦条的缝隙排出。

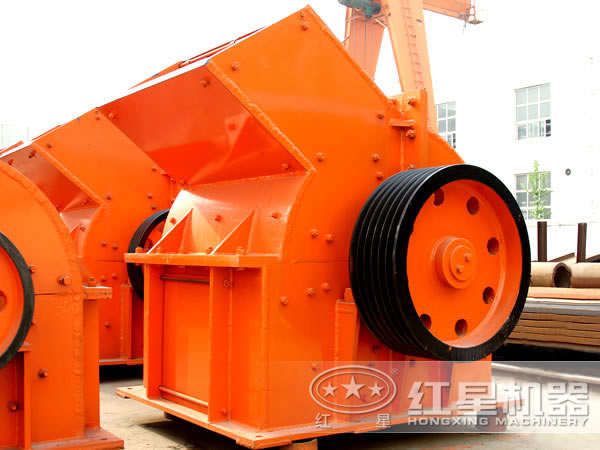

锤式破碎机

二、锤式破碎机结构

单转子锤式破碎机主要由箱体、转盘、轴、锤头、篦条、调整架和联轴器等组成。

锤式破碎机的壳体是用钢板焊接的箱形结构,沿轴线中间分成上、下两部分,其间由螺栓连接,机壳上方有给料口。为避免箱体内壁在物料的冲击下磨损和变形,机壳内部均镶有保护衬板。转盘有三角形和圆形两种,三角形转盘的三个棱角极易磨损,若发现不及时,容易掉锤子,其使用寿命不如圆形转盘。在转盘上穿有1根心轴,锤头通过心轴分别交错装在转盘上,各锤头间有隔离套隔离。

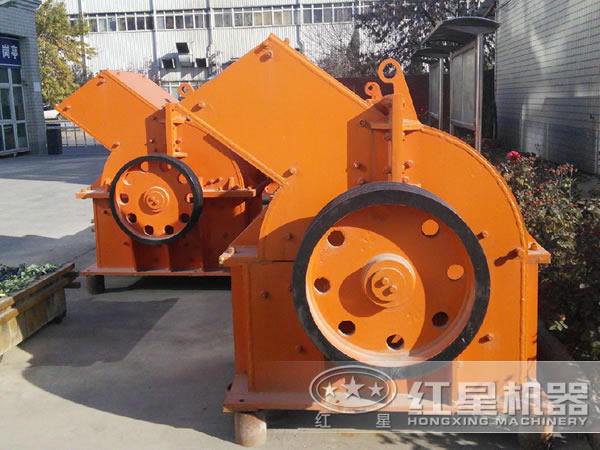

锤式破碎机

当转子高速旋转时,锤头在离心力作用下击碎物料。转动轴靠两端轴承支承,轴承座分别安装在箱体的两侧,并用螺栓与之固定。篦条以转子轴为中分别排列在篦条架上,篦条架由螺栓固定在箱体上。箱体下部装有带两个偏心轮的通轴。转动机器两侧的手柄,使偏心轮转一个角度,便可将篦条架托起或降下,从而可调节锤头与篦条间的间隙,也就可得到所需要的产品粒度。调整时可不必停车.
