回转式烘干机系统结构及工作原理

作者:摩登6注册 发布时间:2011-11-02 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

回转式烘干机是一种新型的烘干机械,广泛应用于矿山、建材、冶金、化工等行业,用来烘干粉末状、颗粒状及小块状物料,能在输送过程中进行烘干、冷却及棍合等工艺处理。多年来该设备的设计多采用经验类比方法,特别对管内物料运动分析及转速分析缺乏精确计算,不能发挥设备工作性能。受沿海建材设备厂的委托,盐城工学院承担了该设备CAD系统的研制任务,经过努力该系统已完成,具有设计计算、科学分析和自动生成图纸等功能,、填补了这类设备国内CAD的空白。

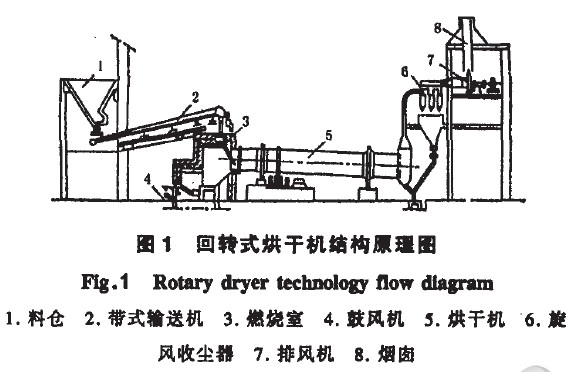

回转式烘干机结构原理图

如图为回转式烘干机的结构原理图。回转式烘干机是一个回转钢板卷制的金属圆简,用钢板焊接而成,筒体上装有轮带和大店轮,转筒借助于轮带支承在托轮上,轮带两侧装有一对挡轮,以指示和限制筒体沿倾斜方向窜动,筒体借助于电动机、减速箱带动齿轮机构回转。由于筒体具有一定的倾斜度且不断回转,使物料在重力作用下,从筒体较商的一端向较低的一端移动,在移运过程中逐渐被热气体干燥。
