单转子锤式破碎机

单转子锤式破碎机可分为可逆式和不可逆式两种类型。可逆式锤式破碎机的转子首先向某一方向旋转，对物料进行破碎。该方向的材板、筛板和锤子端部即受到磨损。磨损到一定程度后，使转子反方向旋转，此时破碎机利用锤子的另一端及另一方的衬板和筛板工作，从而连续工作的寿命几乎可提高一倍。单转子可逆式锤式破碎机结构示意见图1-1（b）。单转子不可逆锤式破碎机的转子只能向一个方向旋转。当锤子端部磨损到一定程度后，必须停车调换锤子的方向（转180°）或更换新的锤子。单转子不可逆锤式破碎机结构示意见图1-1(a)。

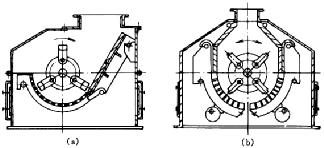

图 1-1 单转子锤式破碎机的示意图
（a）不可逆式；（b）可逆式

图 1-2 所示为单转子、多排、不可逆式锤式破碎机。它由电动机、联轴器、轴承部、主轴、圆盘、销轴、轴套、锤子、飞轮、进料口、机壳、衬板和筛板等零部件组成。机壳由上下两部分组成，分别用钢板焊成，各部分用螺栓连接成一体。衬板由高锰钢制成，衬板磨损后可以拆换。为了便于检修、调整和更换筛条，机壳的前后两面均开有检修孔。为了便于更换锤子，机壳的两侧壁也开有检修孔。破碎机的主轴上安装有数排圆盘，在转子圆盘上有两排销孔，当锤子端部磨损后可以把销轴插在外圈孔内，从而调整锤子与筛条之间的间隙。锤子用销轴铰接在各排圆盘之间，为了防止圆盘和锤子的轴向窜动，在圆盘两端用压紧锤盘和销紧螺母固定。转子两端支承在滚动轴承上，轴承用螺栓固定在机壳上。主轴与电动机用弹性联轴器直接联接。为了保持锤式破碎机转子的平衡，在主轴的另一端装有飞轮。

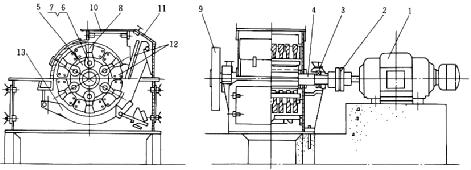

图 1-2 不可逆锤式破碎机结构示意图
1-电动机；2-联轴器；3-轴承部；4-主轴；5-圆盘；6-销轴；7-轴套；8-锤头（子）；9-飞轮
（本图中假想线表示）；10-进料口；11-机壳（体）；12-衬板（打击板）；13-筛板（条）

圆弧状卸料筛板安装在转子下方，筛条的两端装在横梁上，外面的筛条用压板压紧，筛条排列方向与转子运动方向垂直。筛条间隙由筛条中间凸出部分形成。为了便于物料的排出，筛条之间构成向外扩大的筛缝，同时还向转子方向倾斜。

在进料部分还安装有打击板，是首先承受物料冲击和磨损的地方。打击板由托板和材板等部件组装而成。托板是用钢板焊接的，上面的衬板是高锰钢铸件，组装后用两根轴架装在破碎机的机体上。进料角度可用调整螺栓进行调整，衬板磨损后可以更换。

锤子是以铰链方式装在销轴上，由于是自由悬挂的，在高速旋转时锤子向外张开，当遇上难碎物件时，能沿销轴回转，从而避免机件损坏，起着保护作用。当难碎物件（如铁物）进入破碎腔时，在锤子的打击下，非破碎物被锤子排到筛条的末端，并定期由特设的孔中取出，避免锤子与筛条等机件损坏。另外，在传动装置上还装有专门的保险装置，利用安全销钉，在过载时被剪断，使电动机和破碎机转子脱开，起到保护作用。

这种锤式破碎机的转子只能沿一个方向运转进行破碎，故称不可逆式。

图 1-3 是可逆式锤式破碎机。由于转子可以向左或向右旋转，破碎机对垂直中心线是对称的，给料口设在机器中部。筛条装在两边的弧形侧板上，侧板的上端悬挂于心轴上，下端支承在偏心轮上。转动手柄，偏心轮随之转动，即调节锤子与筛条之间的径向间隙。调节勿需停车。拉紧弹簧使侧板与偏心轮保持接触。

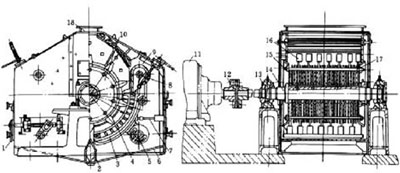

图1-3可逆式锤式破碎机
1-手柄；2-笼筐；3-侧板；4-筛条；5-偏心轮；6-拉杆；7-拉紧弹簧；8-心轴；9-折转板；10-转子；
11-电动机；12-联轴器；13-轴承；14-主轴；15-圆盘；16-锤子；17-销轴；18-给料口

在左右侧板下端，有一段距离内没有筛条，其下方装有一个可左右摆动的笼筐，非破碎物落到此筐内。每隔一定时间拉动拉杆，可使积存于笼筐内的非破碎物排出。

当锤子一端及某一侧的衬板和筛条磨损后，可以停车，使电动机和破碎机的转子反转，利用锤子的另一端及另一侧的衬板和筛条进行工作。

锤式破碎机主要以冲击兼施磨剥作用粉碎物料。由于设置筛条，所以不能粉碎粘结性物料。当进入破碎机的物料水分超过 15% 时，就要出现堵塞现象。
