悬挂式多层摇床的结构分析

作者:摩登6注册 发布时间:2014-08-06 00:00:00 更新时间:2018-09-17 00:00:00

立即咨询

立即咨询了解设备报价及服务,工厂直销,享优惠折扣价!

为了克服摇床占地面积大、处理能力低的缺点,人们研制出了悬挂式多层摇床。这种多层摇床提高了单机处理能力,改善了分选效果,减少了笨重的基础,对建筑物没有冲击和振动,具有运转噪音低、维护简单、节省基建投资、便于操作管理等优点,主要是用于细粒煤炭的分选。下文将以四层悬挂式摇床为例,分析这种新型多层摇床的结构。

我国1977年研制的四层悬挂式摇床的结构,传动装置和床面用钢丝绳分别悬吊在金属支架或建筑物的制钩上。床头的惯性力通过球窝连接器,传给摇床框架,使床面与床头联动。

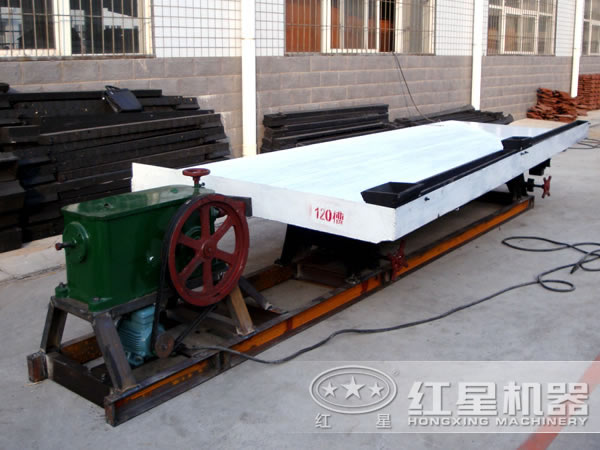

摇床

传动装置采用多偏心轮惯性床头。在一个密闭的油箱内安装两对齿轮。齿轮轴上安有偏重锤,组装在一起。大齿轮的齿数比小齿轮大一倍,其速比为2。传动电机安装在齿轮罩上方,直接带动小齿轮运动。在上下齿轮的相对转动中,偏重锤在垂直方向的分力始终是互相抵消的。而在水平方向,当大齿轮轴上的偏重锤与小齿轮轴上偏重锤同在一侧时,惯性离心力相加达到大。而当大齿轮再转过半周,小齿轮转过一周时,惯性离心力相减,其值小。由此便在水平方向产生了差动作用力。大齿轮的转速也就是床面的冲次。改变偏重锤的质量(用加配质块的方法)则可以改变冲程。该床头具有调节冲次时不改变冲程的特性。

床面采用蜂窝夹层结构,由玻璃钢制成。床面中心间距为400mm。钢架上设置了能自锁的蜗轮蜗杆调坡装置。调坡装置与重产物端的一对纲丝绳相连接。当拉动调坡链轮时,钢丝绳即在滑轮上移动,因而可改变床面的横向坡度。矿浆和冲洗水由给矿槽和给水槽分别给到各层床面。产品分别排到接连在各床面上的精矿槽和设在地面上的中矿槽及尾矿槽中。
